CT系列 Datasheet

CT系列(New)

CT系列是SAE Audio最高性价比的环牛功放,是经济型娱乐扩声应用的最佳选择。Class D功放模块和优质工频环形变压器,使CT功放拥有优异性能和完美音质。通电后能自动识别并切换电压(120V /240V),是目前环牛功放的首创。Variable FRQ,X-over 技术的增加使CT8000X / CT12000X 具有连续可调50Hz~200Hz低通滤波器的功能(LPF功能)和高低通滤波器分频点的功能(BIAMP功能),满足用户做高低音电子分频功放使用。

特征

  • 工频环形变压器电源供电。
  • Class D 功放模块。

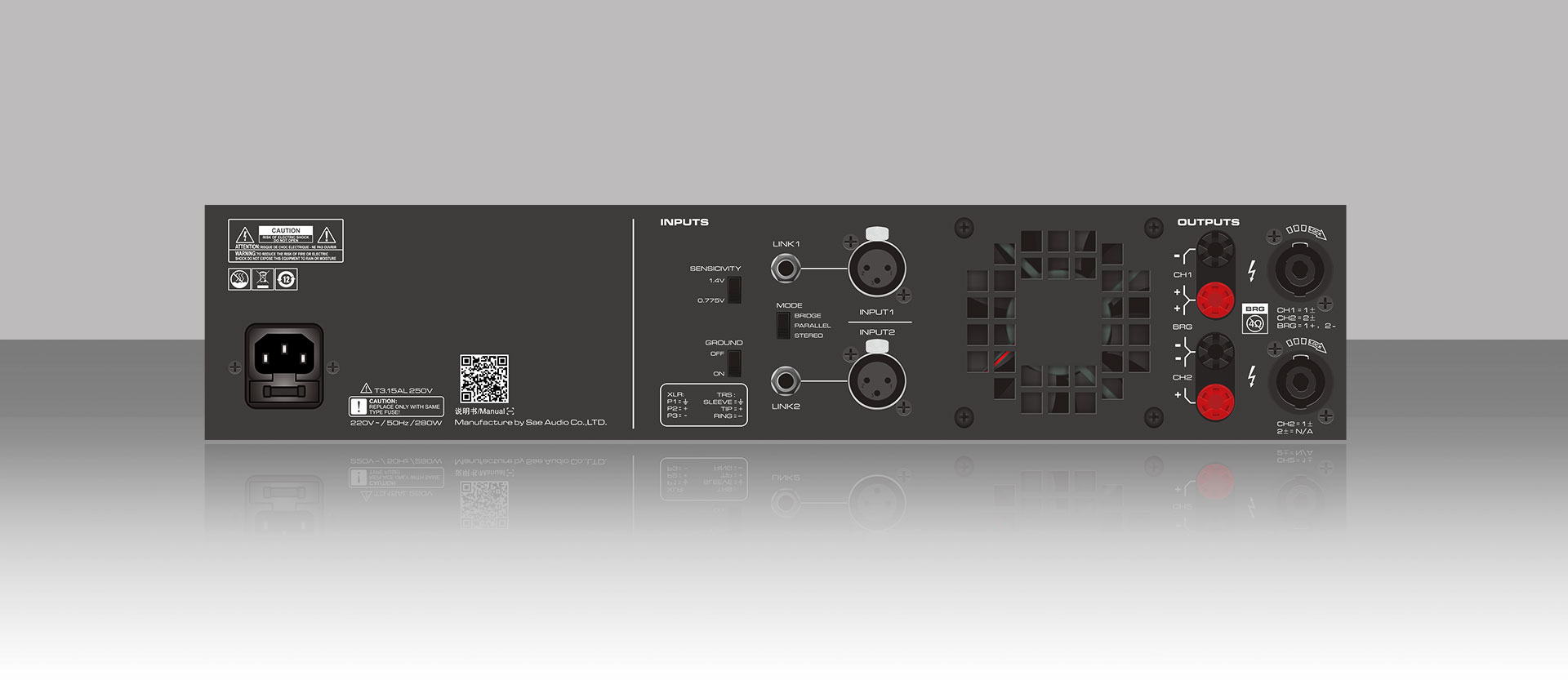

  • XLR输入插座与TRS链接插座。
  • SpeakON Nl4输出插座。
  • 120V/240V自动识别切换电压。
  • 三种连接模式可设置(立体声/桥接/并接)。
  • CT1000/1500/3000/6000 后面板有输入灵敏度选择(0.775v / 1.4v)。
  • CT8000X/12000X 后面板有输入灵敏度选择(0.775v / 1.0v / 1.4v)。
  • 后面板有LPF/BIAMP功能选择(CT8000X/12000X)。

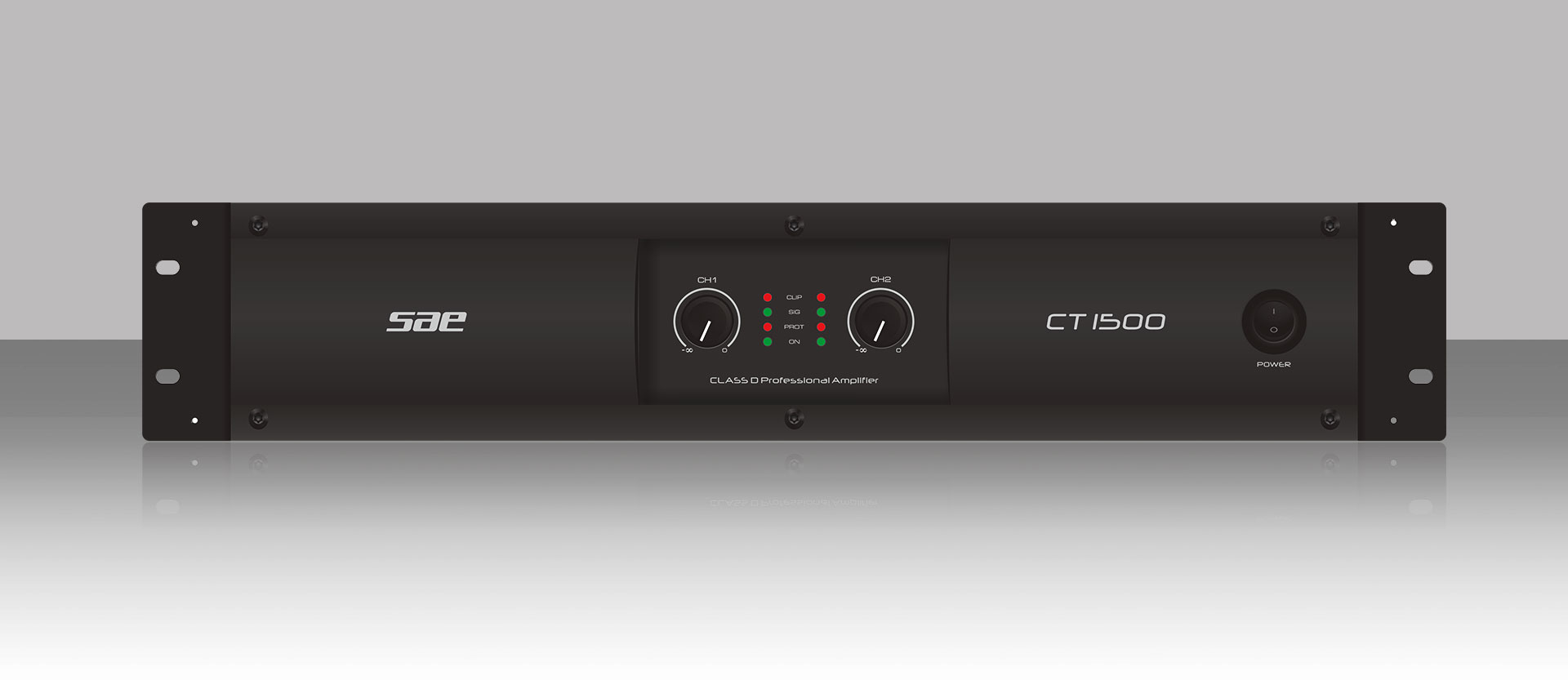

  • 前面板有独立通道有保护指示灯和削峰警示灯。
  • 前面板有独立通道有电源指示灯和信号指示灯。
  • 时尚的圆弧造型前面板设计。

应用

  • 小型酒吧/咖啡馆/会议室固定安装。
  • 经济型扩声应用。

参数

型号 CT 1000 CT 1500 CT 3000 CT 6000 CT 8000X CT 12000X
功率 (在220V~50Hz的稳压稳频供电条件下同时带电阻负载的每通道输出功率)
8Ω 立体声功率** 100W x2 150W x2 300W x2 600W x2 800W x2 1200W x2
4Ω 立体声功率** 150W x2 250W x2 450W x2 900W x2 1200W x2 2100W x2
8Ω 桥接功率** 300W 500W 900W 1800W 2400W 4200W
其他参数
频率响应
20Hz – 20kHz, +0/-1dB
20Hz – 20kHz, +0/-1.8dB
20Hz – 20kHz, +0/-1dB
总谐波失真 ≤ 0.1% ≤ 0.1% ≤ 0.1% ≤ 0.1% ≤ 0.05% ≤ 0.05%
信噪比 ≥ 80dB ≥ 80dB ≥ 80dB ≥ 80dB ≥ 90dB ≥ 90dB
输入灵敏度 0.775v / 1.4v 0.775v / 1.4v 0.775v / 1.4v 0.775v / 1.4v 0.775v /1.0v/ 1.4v 0.775v /1.0v/ 1.4v
输入阻抗(平衡/不平衡) 20kΩ / 10kΩ 20kΩ / 10kΩ 20kΩ / 10kΩ 20kΩ / 10kΩ 40kΩ / 20kΩ 40kΩ / 20kΩ
电压增益(8欧时) 30.6dB 32.5dB 36dB 38.7dB 40.8dB 42.1dB
冷却 从前到后抽风
保护功能 软启动、直流、短路 、过载、超压10%(CT3000、CT6000)、削峰/失真压限、峰值电流限制、过热、开机音量渐大。
CT6000、CT8000X、CT12000X机型,当短路/过载/超压 保护时,会使电路处于锁死状态,此时必须重新开机才能解除锁定。
尺寸/重量(资料体现的内、外包装尺寸、净重、毛重仅作参考,准确数值见当批产品上标识为准。)
产品外形尺寸 (毫米) 483 x 254 x 89 483 x 254 x 89 483 x 254 x 89 483 x 254 x 89 483 x 419 x 89 483 x 419 x 89
外包装尺寸 (毫米) 560 x 420 x 170 560 x 420 x 170 560 x 420 x 170 560 x 420 x 170 560 x 565 x 170 560 x 565 x 170
毛重 8.6 kg 9.1 kg 10.3 kg 11.4 kg 18.1 kg 20.3 kg

注意:
1、以上功率是使用40ms脉冲1kHz正弦波在1%总谐波失真下测量得出。
2、SAE保留对以上参数的解释权,参数有所变动恕不再另行通告,最后参数以产品说明书为准。
