E系列 Datasheet

E系列(New)

E系列是SAE Audio最高性价比的环牛功放，是经济型娱乐扩声应用的最佳选择。Class D功放模块和优质工频环形变压器，使 E 功放拥有优异性能和完美音质。通电后能自动识别并切换电压（120V /240V），是目前环牛功放的首创。
作为新纪元音频功率放大技术，SAE Audio把Class D 技术最先进的电子学集成到最小的功放模块当中。Class D功放模块和优质工频环形变压器的完美结合，是目前环牛功放的首创，使E 系列功放拥有优异性能和完美音质，为听众带来最佳的听觉享受。
为了方便120V或240V国家地区使用，E系列在通电后能自动识别并进行切换，省略手动切换开关使E系列的外观设计更为简洁时尚，性能上比其他环牛功放更为优异，是目前环牛功放的首创。

特征

  • 工频环形变压器电源供电。
  • Class D 功放模块。
  • XLR输入插座与Speakon NL4输出插座。
  • 120V/240V自动识别切换电压。
  • 三种连接模式可设置（立体声/桥接/并接）。

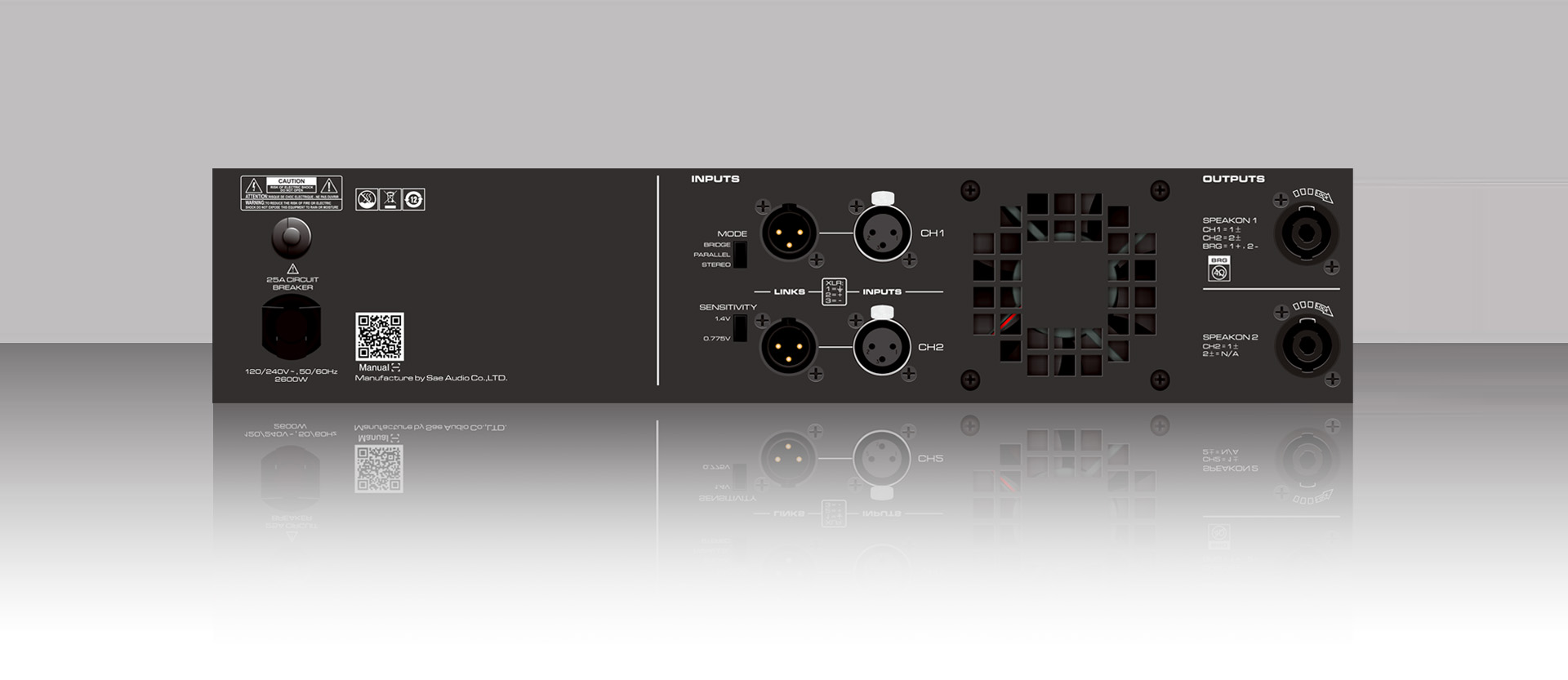

  • 后面板有输入灵敏度选择(0.775v / 1.4v)。

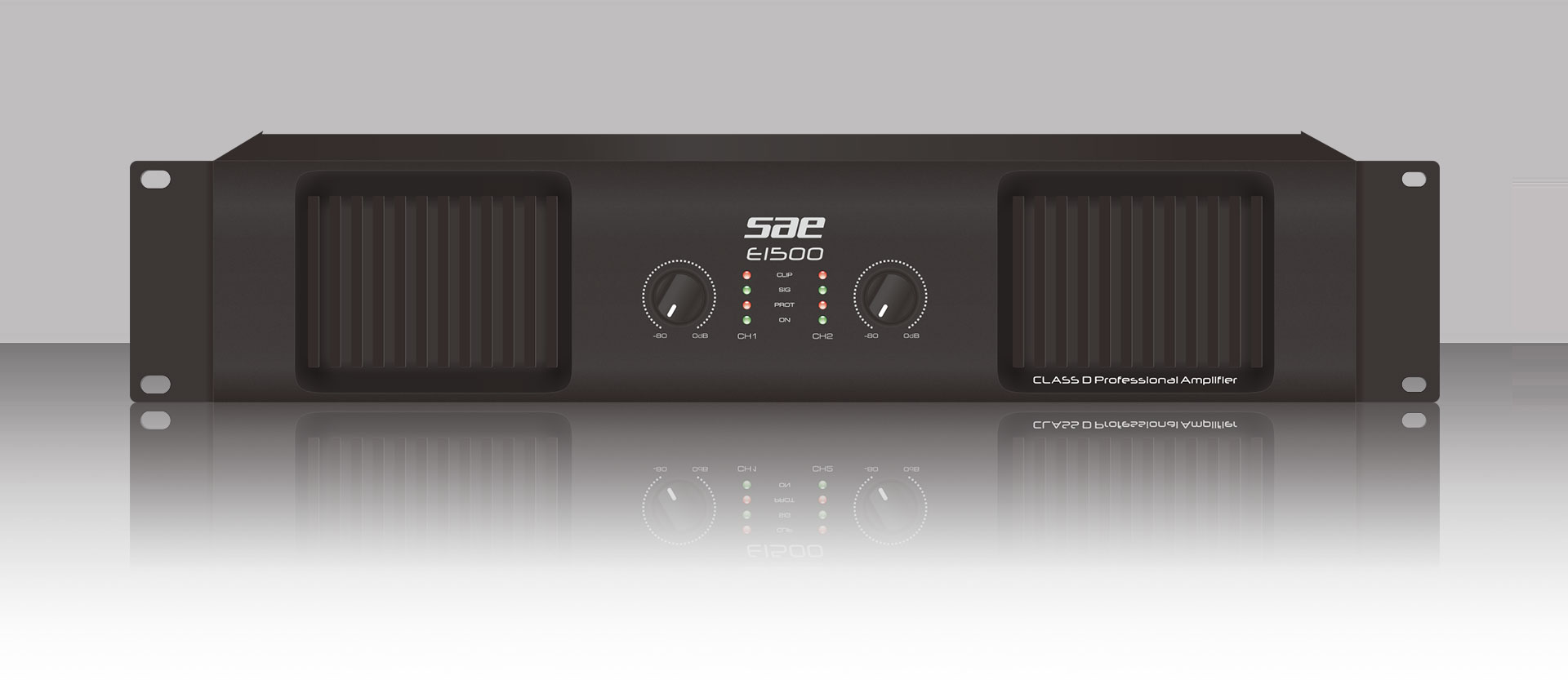

  • 前面板有独立通道有保护指示灯和削峰警示灯。
  • 前面板有独立通道有电源指示灯和信号指示灯。
  • 扫描后面板二维码永久保存电子说明书，信息准确使用方便。
  • CNC原色氧化铝合金雾银面板，造型时尚独特。

应用

  • 小中型酒吧/咖啡馆/会议室固定安装。
  • 经济型扩声应用。

参数

型号 E200 E400 E600 E800 E1000 E1500
功率 (在220V~50Hz的稳压稳频供电条件下同时带电阻负载的每通道输出功率)
8Ω 立体声功率** 200W x2 400W x2 600W x2 800W x2 1000W x2 1500W x2
4Ω 立体声功率** 300W x2 450W x2 650W x2 1000W x2 1400W x2 2200W x2
8Ω 桥接功率** 600W 900W 1300W 2000W 2800W 4200W
其他参数
频率响应 20Hz – 20kHz（+0/-1dB） 20Hz – 20kHz（+0/-1.8dB ） 20Hz – 20kHz（+0/-1.8dB ） 20Hz – 20kHz（+0/-1.8dB ） 20Hz – 20kHz（+0/-1.8dB ） 20Hz – 20kHz（+0/-1.8dB ）
总谐波失真 ≤ 0.1% ≤ 0.1% ≤ 0.1% ≤ 0.1% ≤ 0.05% ≤ 0.05%
信噪比 ≥ 85dB ≥ 85dB ≥ 85dB ≥ 85dB ≥ 85dB ≥ 85dB
输入灵敏度 0.775v / 1.4v 0.775v / 1.4v 0.775v / 1.4v 0.775v / 1.4v 0.775v / 1.4v 0.775v / 1.4v
输入阻抗(平衡/不平衡） 40kΩ / 20kΩ 40kΩ / 20kΩ 40kΩ / 20kΩ 40kΩ / 20kΩ 40kΩ / 20kΩ 40kΩ / 20kΩ
电压增益(8欧时) 34 dB 37 dB 38.9 dB 40 dB 41 dB 43 dB
冷却 从前到后抽风
保护功能 软启动、直流、短路 、过载、超压10%(E400、E800)、削峰/失真压限、峰值电流限制、过热、开机音量渐大。
E800机型，当短路/过载/超压 保护时，会使电路处于锁死状态，此时必须重新开机才能解除锁定。
尺寸/重量
产品外形尺寸 (毫米) 483 x 254 x 89 483 x 254 x 89 483 x 254 x 89 483 x 254 x 89 483 x 254 x 89 483 x 419 x 89
外包装尺寸 (毫米) 560 x 420 x 170 560 x 420 x 170 560 x 420 x 170 560 x 420 x 170 560 x 420 x 170 595 x 565 x 170
毛重 9.1 kg 10.3 kg 11.4 kg 11.8 kg 12.1 kg 20.3 kg

注意：
1、以上功率是使用40ms脉冲1kHz正弦波在1%总谐波失真下测量得出。
2、SAE保留对以上参数的解释权，参数有所变动恕不再另行通告，最后参数以产品说明书为准。
